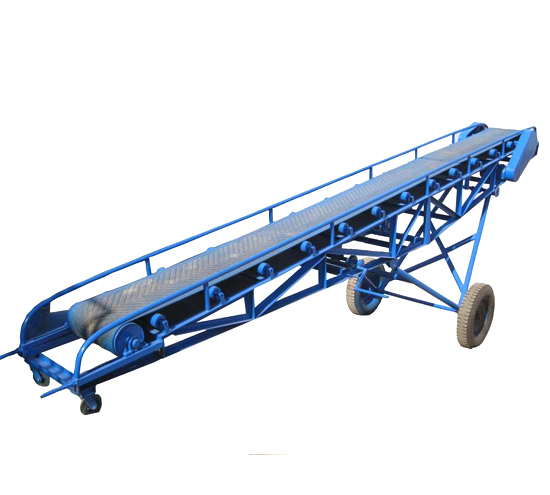

大傾角皮帶輸送機

產品介紹

大傾角皮帶輸送機采用波紋擋邊輸送帶為主要部件，可傾斜或垂直輸送各種散裝物料，具有通用帶式輸送機結構簡單，運行可靠，維修方便等優點，並具有大傾角輸送、結構緊湊、占地少等特點。

對於輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶

應用範圍

大傾角皮帶輸送機被廣泛用於煤炭、糧食、建材、化工、水電和冶金等行業,在環境溫度為-19℃～+40℃範圍內,輸送堆積比重為0.5-2.5tm3的各種散狀、顆粒狀或粉末物料，如：石灰石、粘土、飼料等。

細節結構

大傾角皮帶輸送機主要由驅動裝置、傳動滾筒、改向滾筒、壓帶輪、托輥、拖帶輥、立輥、拉緊裝置等部分組成。

驅動裝置：是輸送機中的動力部分。係由Y係列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。

傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本係列傳動滾筒有膠麵和光麵之分,膠麵滾筒是為了增加滾筒和輸送帶之間的附著力。

改向滾筒：用於改變輸送帶的運行方向。改向滾筒用於輸送帶下表麵(非承載麵)。

壓帶輪：用於改變輸送帶的運行方向,壓帶輪用於輸送帶上表麵(承載麵)。

托輥：托輥用於支承輸送帶和帶上的物料、使其穩定運行。本係列有上平行托輥、下平型托輥兩種型式。

托帶輥：托帶輥用於在凸弧段機架上支承輸送帶下分支,其支承於擋邊輸送帶兩側的空邊上。若幹組托帶輥形成一個圓弧段用於使輸送帶改向。托帶輥采用懸臂支承。

立輥：立輥用於限製輸送帶跑偏,並安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。

拍打輪清料裝置:用於拍打輸送帶背麵,震落粘在輸送帶上的物料。

拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限製輸送帶在各支承間的垂度,使輸送機正常運轉。本係列采用螺旋拉緊裝置。

特點優勢

1、每小時輸送量可達6000立方，輸送高度可達500米；

2、大傾角輸送，可有效降低機器的占地麵積；

3、物料與皮帶沒有相對運動，所以能夠減少皮帶的損耗，延長機器使用壽命；

4、能耗低、結構簡單、易於維護。

工作原理

大傾角皮帶輸送機其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形鬥，使物料在鬥中進行連續輸送。

技術參數
