混凝土螺旋輸送機設備

發布時間:2019-04-15 17:56編輯作者:大漢機械閱讀:
[導讀]:混凝土螺旋輸送機主要用於混凝土攪拌站輸送水泥,粉煤灰物料,還適用於化工、冶金、糧倉加工、倉儲及其它場所,該機螺旋體直徑小,轉速高,輸送量大,精度高,輸送工況佳。

混凝土螺旋輸送機概述:

混凝土螺旋輸送機專為從料倉或混凝土攪拌站的其他存儲區域輸送水泥和類似散裝固體而設計,與其他輸送機不同,混凝土螺旋輸送機可避免混凝土離析並確保均勻連續的卸料,為了保持混凝土均勻和減少吸收的驅動力,進料端的攪拌槳是可調的,通過改變槳葉的角度,可以改變混凝土的通過率。

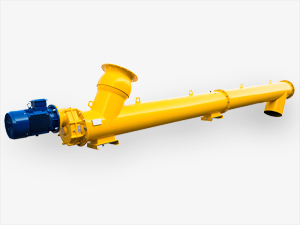

混凝土螺旋輸送機

混凝土螺旋輸送機造價成本不高,密封性比較好,輸送過程中不會向外撒料,可水平傾斜垂直輸送,還可以在螺旋輸送機中間裝料和卸料,輸送方向可逆向輸送,也可以向相反兩個方向輸送,輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業,通過裝卸閘門可調節物料流量。噪音低,使用壽命長,但是在輸送過程中物料容易破碎,使用中要保持料槽的密封性及螺旋與料槽間有適當的間隙。輸送距離不宜過長,如果輸送距離過長,角度不宜過高,最好不要超過15°

混凝土螺旋輸送機視頻:

混凝土螺旋輸送機特點:

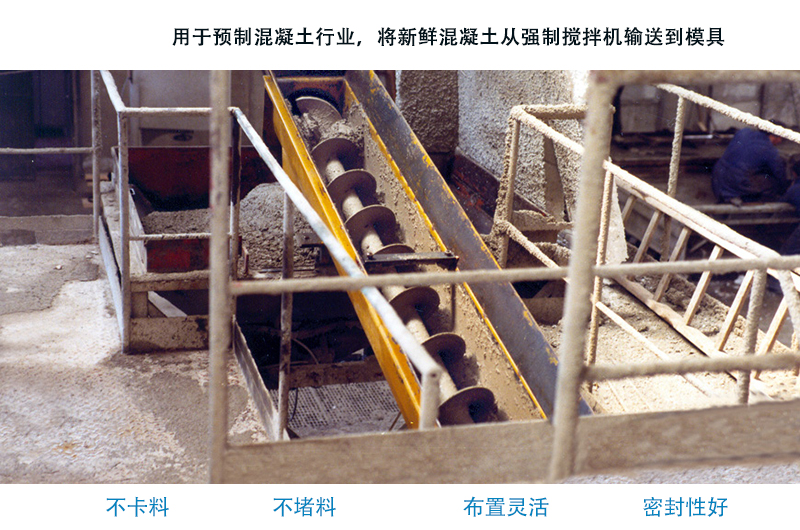

1、將新鮮混凝土從強製攪拌機輸送到模具中,避免了混凝土離析,並確保均勻和連續的排放。

2、螺杆直徑為140/165/219/273/325/426mm,每小時輸送量可達15-80噸。

3、進出口有球鉸、布袋、法蘭、方法蘭等多種接口連接方式。

4、重載設計的齒輪箱,扭矩大,噪音低,不漏油。

5、雙節距葉片一次成型,以減少物料輸送過程中的壓縮程度。

6、密封結構,可靠的防塵和潤滑設施可以防止微小顆粒物質進入軸承。

混凝土螺旋輸送機型號

型號 GX150 GX200 GX250 GX300 GX400 GX500 GX600
螺旋直徑 150 200 250 300 400 500 600
螺旋節距 120 160 200 240 320 400 480
螺旋軸轉速(r/min) ≤120 100 90 80 71 63 50
最大功率 Y例00.55-100KW
減速機型 ZQ250-ZQ850
輸送能力(m3/h) 4.5 8.5 16.5 32.5 54 79 139
輸送長度 ≤70
傾角 ≤15°

混凝土螺旋輸送機整機布置形式:

一台螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,最長的中間節靠近頭節,相同長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。螺旋麵的形式有實體螺旋(S製法)和帶式螺旋(D製法)兩種。各螺旋軸之間采用法蘭式聯接,保證了聯接軸的互換性,便於維修。

機蓋為瓦片式並用蓋扣夾緊在機殼上,若需改進密封性能,用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口,手推式出料口,齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進出料口位置時應注意保證料口至端部的距離,同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ係列減速器+Y係列電動機,YTC齒輪減速電機兩種。

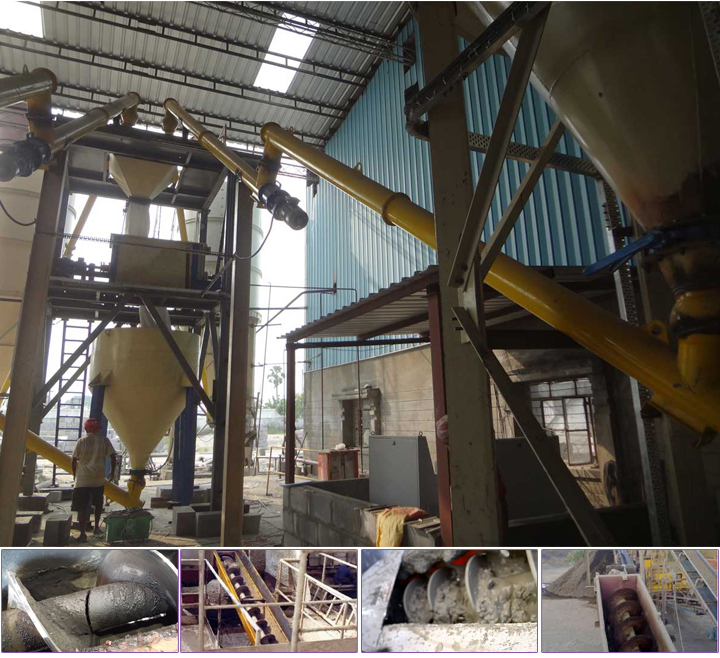

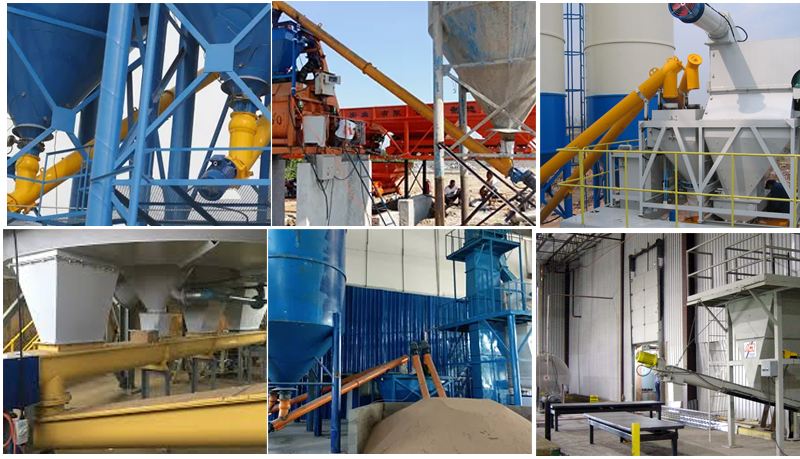

混凝土螺旋輸送機案例現場:

混凝土螺旋輸送機
